數據洪流中的“黃金橋梁”-光模塊金手指技術解析
數據洪流中的“黃金橋梁”-光模塊金手指技術解析
引言

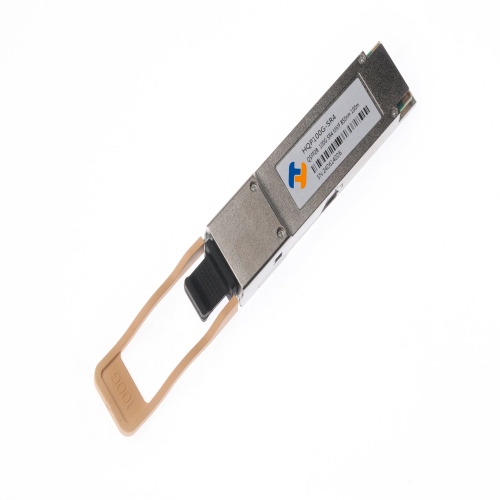

在光通信系統中，光模塊是實現光電轉換的核心器件，而金手指（Gold Finger）作為光模塊與設備主板之間的物理接口，承擔著供電、信號傳輸及熱插拔功能。其性能直接影響高速信號的完整性、模塊壽命及系統可靠性。本文從結構設計、材料工藝、性能指標到前沿技術，深入解析金手指的技術本質。
金手指的核心功能與地位
物理接口的核心作用

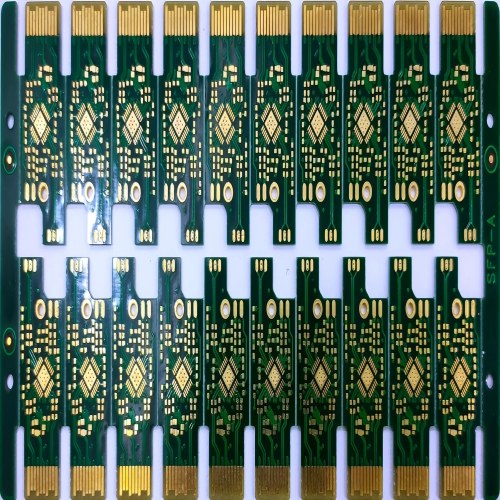

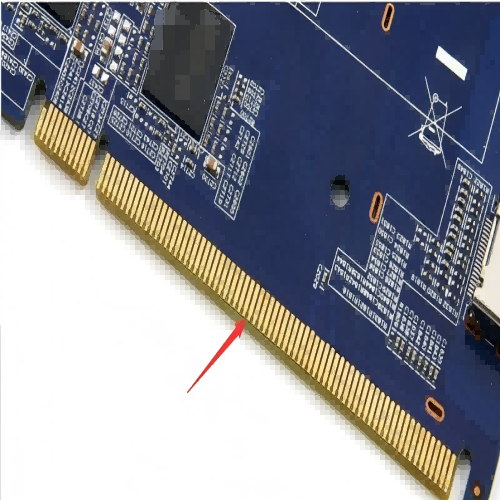

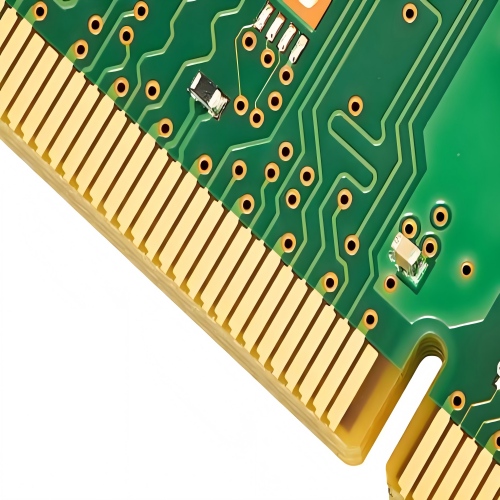

金手指是光模塊PCB末端的鍍金導電觸點陣列，其核心功能包括：
電信號傳輸：承載高速差分信號（如NRZ/PAM4調制信號）
供電回路：提供電源輸入，為激光器、驅動芯片等供電
熱插拔支持：通過長短針設計實現帶電拔插（如SFP+模塊的電源引腳比信號引腳更長）
性能影響的三重維度
信號完整性：阻抗失配會導致信號反射，眼圖閉合（如信號阻抗要求公差≤±10%）
機械可靠性：插拔壽命需≥500次（工業標準），鍍層磨損會導致接觸電阻激增
環境適應性：耐腐蝕性（鹽霧測試96小時無失效）、高溫高濕穩定性（85℃/85%RH）

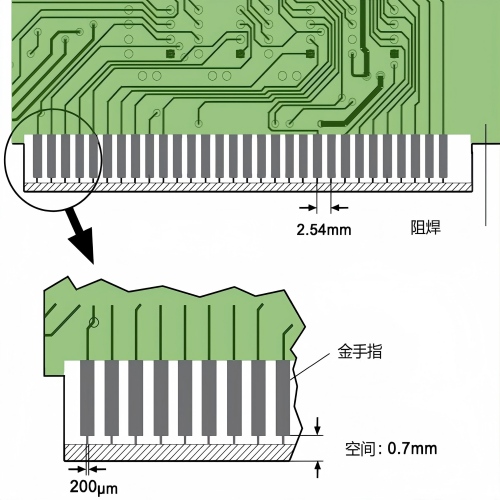

結構設計：從物理形態到電氣性能

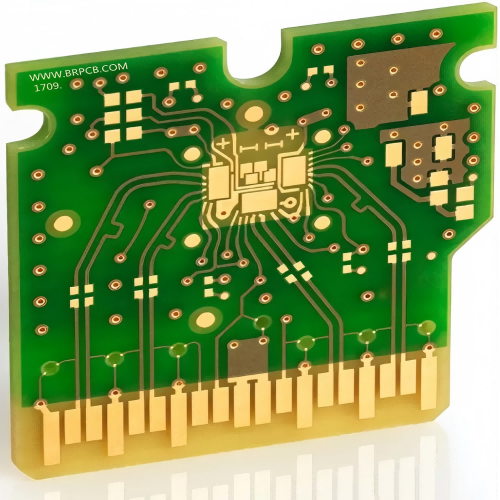

基礎結構設計

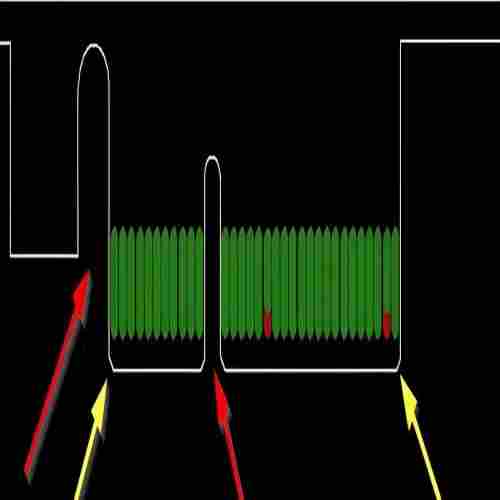

長短針布局：電源引腳比信號引腳長0.5~1mm，確保熱插拔時電源先通后斷
雙排錯位觸點：上下表面金手指觸點錯位設計，避免插拔時彈片短路（間距公差≤±0.03mm）
邊緣倒角處理：30°±5°倒角減少插拔阻力，倒角處鍍金厚度需≥平面區域的80%
高速信號優化設計
針對高速信號，需重點優化：
阻抗匹配：差分阻抗100Ω±10%，通過線寬（0.10~0.12mm）、間距（0.15~0.17mm）精確控制
過渡區漸變走線：PCB走線到金手指區域采用45°圓弧漸變，減少阻抗突變
鍍層厚度控制：金層過厚（>3μm）增加信號損耗，過薄（<0.5μm）降低耐磨性
金手指的物理本質：納米級鍍金層精密工程

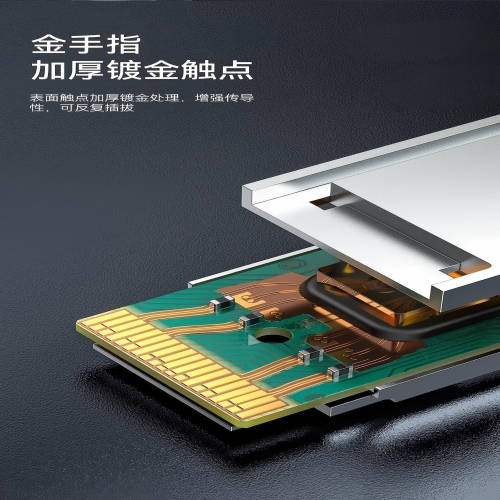

鍍金材料的雙重使命
金手指的核心材料是覆蓋在銅基材上的納米級鍍金層，其厚度通常控制在0.5-3微米之間。這一看似簡單的鍍層，實則承載著雙重關鍵使命：
導電性保障：純金（Au）的電阻率僅為2.4×10?? Ω·m，在25Gbps以上高速信號傳輸中，其低電阻特性可有效減少信號衰減。實驗數據顯示，當鍍金層厚度從0.3微米增加至1微米時，接觸電阻可降低60%以上。
環境適應性：金在元素周期表中位于第79位，其最外層電子結構（5d1?6s1）賦予其極強的化學惰性。在-40℃至85℃的工業級溫度范圍內，金層可完全抵御硫化物、氯化物等腐蝕性氣體的侵蝕，確保500次以上插拔壽命。
鍍層結構的精密設計

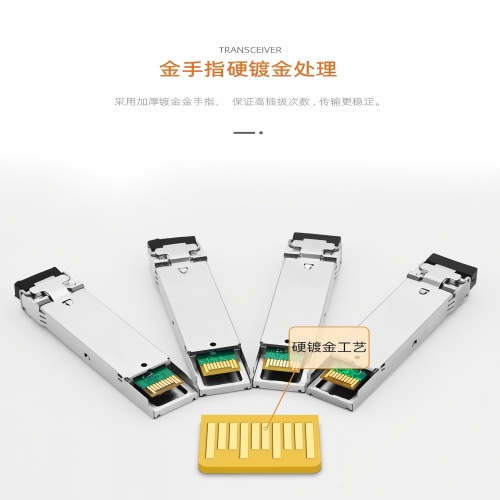

傳統工藝：電鍍硬金（Hard Gold）
鍍層結構：鎳層（3.8~5.1μm）+ 鈷合金硬金層（0.8~2.5μm）
優勢：硬度高（HV120~200），耐磨性強，插拔壽命長
缺陷：成本高（金耗量大）、高頻阻抗突變（彈片接觸點產生殘樁效應）
晶界孔隙導致腐蝕風險

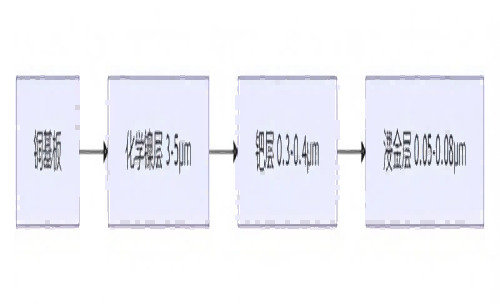

現代高速光模塊普遍采用“鎳底鍍金”（（ENEPIG）
復合結構，其典型工藝參數如下：
鎳層：厚度3.8-5.08微米，硬度HV120-200，作為金層與銅基材的過渡層，
既可防止銅原子遷移導致的金層鼓包，又能通過其磁性特性改善高頻信號的趨膚效應。
金層：標準 板厚度0.76-1.27微米，高耐久板可達2.03-2.54微米。采用脈沖電鍍工藝，可使金晶粒尺寸控制在50-100納米級別，顯著提升鍍層致密度
性能突破：
耐腐蝕性：鈀層（Pd）阻擋鎳遷移，鹽霧測試96小時無腐蝕
高頻適應性：薄金層（0.05μm）減少信號損耗，支持50G PAM4調制
成本優勢：金耗量降低60%，成本僅為硬金的1/3
實驗顯示：當金層厚度從0.5微米增加至1微米時，在25℃/85%RH高溫高濕環境下，接觸電阻增長率從12%/年降至3%/年，但當厚度超過2.5微米時，因內應力積累導致鍍層開裂的風險顯著增加。
核心性能指標與測試標準
電氣性能指標
接觸電阻：初始值≤10mΩ，200次插拔后≤25mΩ
阻抗連續性：TDR（時域反射計）測試波動≤±5%
插損（Insertion Loss）：28GHz頻段≤1.5dB/cm（金手指區域）
機械與環境可靠性
插拔壽命測試：500次插拔后鍍層無剝落，接觸電阻變化率≤20%
鹽霧測試：96小時噴霧（50g/L NaCl），鍍層無腐蝕點

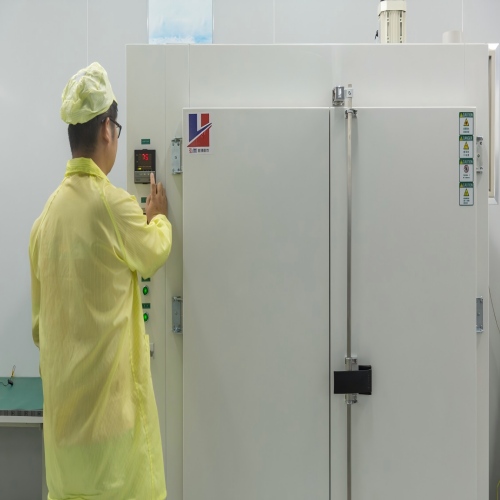

高溫高濕測試：240小時（85℃/85%RH），接觸電阻變化≤10mΩ
可制造性標準
尺寸公差：金手指寬度公差：±0.05mm
間距公差：±0.03mm
表面粗糙度：Ra≤0.2μm（鏡面級拋光減少高頻趨膚效應）
信號完整性的守護者：阻抗匹配電磁場奧秘
高速信號的“高速公路”
在100G PAM4信號傳輸中，單個符號周期僅33皮秒，信號能量集中在0.1-10GHz頻段。此時的金手指區域已不再是簡單的導電通道，而是需要精確控制電磁波傳播特性的傳輸線。其核心設計指標包括：
差分阻抗：100Ω±10%，確保NRZ/PAM4信號的差分對保持平衡傳輸。
單端阻抗：50Ω±10%，匹配連接器與PCB走線的特性阻抗。
插入損耗：在25GHz頻點處，單段金手指引入的損耗需控制在0.2dB以內。
阻抗控制的四大要素
實現上述指標需從PCB疊層、走線幾何、過渡區設計、材料選擇四個維度進行協同優化。
過渡區設計
金手指與PCB走線的連接處是阻抗突變的高發區。采用“漸變走線+圓弧過渡”設計，將過渡區長度從0.5mm延長至1.2mm，并通過HFSS仿真優化圓弧半徑（R=0.3mm），使反射系數從-15dB降至-22dB。
制造工藝的巔峰挑戰：從納米級鍍層到原子級平整度
鍍金工藝的精密控制
現代高速光模塊普遍采用脈沖電鍍工藝，其關鍵參數如下：
電流密度：金層沉積階段采用1-3ASD（安培/平方分米），鎳層采用5-7ASD。
脈沖頻率：100-500Hz，通過高頻脈沖抑制枝晶生長，使金晶粒尺寸控制在50-100納米。
添加劑配方：采用專利級整平劑（如聚二硫二丙烷磺酸鈉）和光亮劑（如糖精鈉），實現鍍層厚度均勻性±5%。
表面粗糙度的納米級管控
金手指表面粗糙度對高頻信號傳輸具有決定性影響。行業標準要求：
Ra（算術平均粗糙度）≤0.2μm
Rz（最大高度粗糙度）≤1.5μm
為實現這一目標，制造工藝需經歷三道精密拋光：
化學機械拋光（CMP）：采用氧化鋁拋光液，將銅基材粗糙度從Ra 0.8μm降至Ra 0.3μm。
電解拋光：在磷酸-硫酸混合液中，以15V電壓、2A/dm2電流密度進行30秒拋光，使Ra進一步降至0.15μm。
超精密研磨：使用金剛石研磨膏（粒徑0.5μm），在轉速2000rpm條件下進行終拋，最終達到鏡面效果（Ra 0.08μm）。
邊緣倒角的原子級精度
金手指插入端的30°±5°倒角處理需滿足：
倒角表面鍍金厚度≥平面部分80%
倒角處粗糙度Ra≤0.1μm
未來展望：從納米到皮米的進化之路
隨著800G/1.6T光模塊的商用化，金手指技術正面臨新的挑戰：
更高頻率：1.6T信號的符號周期僅6.25皮秒，要求阻抗控制精度提升至±3%。
更小尺寸：QSFP-DD800光模塊的金手指間距將縮小至0.4mm，對鍍層均勻性提出更高要求。
新材料應用：石墨烯鍍層（電阻率1×10?? Ω·m）和納米銀漿（導電性是金的10倍）正在實驗室階段驗證。

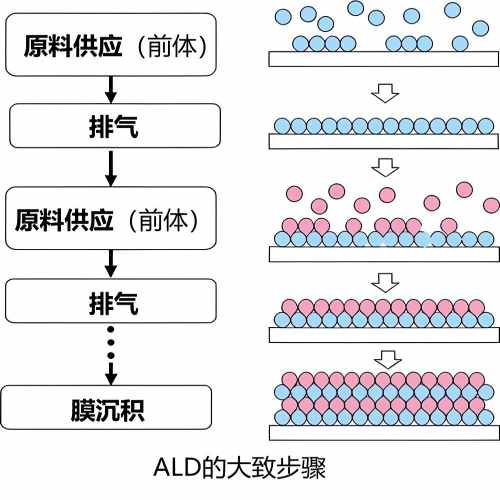

某研究機構已開發出原子層沉積（ALD）技術，可在金手指表面沉積單原子層厚度的氧化鋁保護膜，將氧化速率降低至傳統工藝的1/100。這一突破有望使光模塊壽命突破10000次插拔，滿足未來6G網絡的需求。
納米世界的隱形冠軍
從5G基站到跨洋光纜，從數據中心到物聯網終端，光模塊金手指正以納米級的精度守護著全球數據傳輸?shù)拿}。這個融合了材料科學、電磁場理論、精密制造的微小結構，不僅是工程師智慧的結晶，更是人類連接數字世界的“黃金紐帶”。隨著技術的不斷進化，金手指將繼續在皮米尺度上書寫新的傳奇，為構建全連接智能社會奠定堅實基礎。
